Шариковые каретки: как выбрать оптимальное решение для линейного перемещения

Шариковые каретки — ключевой элемент систем линейного перемещения, которые применяются в станках, роботизированных установках, упаковочном и измерительном оборудовании. Именно от каретки зависит плавность хода, точность позиционирования и срок службы всей конструкции. При кажущейся простоте выбора, на практике существует множество нюансов, связанных с типом нагрузки, скоростью, жёсткостью направляющих и условиями эксплуатации.

Принцип работы и особенности конструкции

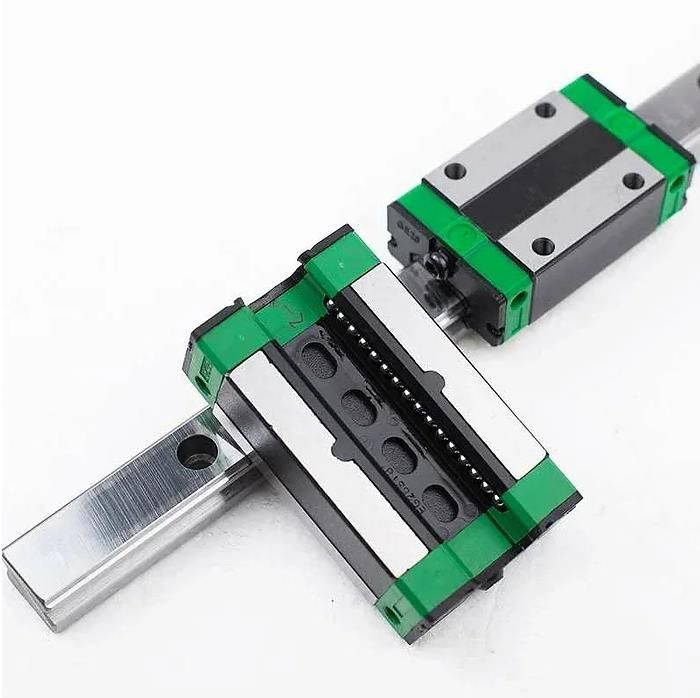

Шариковая каретка представляет собой корпус с замкнутыми дорожками качения, по которым циркулируют стальные шарики. Они обеспечивают почти безынерционное перемещение вдоль рельсовой направляющей с минимальным трением. Основная задача каретки — преобразовать вращательное движение шариков в поступательное с сохранением точности и устойчивости.

Существует несколько типов кареток — стандартные, компактные, фланцевые и длинные.

• Стандартные применяются в универсальных конструкциях, где важен баланс между грузоподъёмностью и размерами.
• Компактные — оптимальны для ограниченного пространства или лёгких осей.
• Фланцевые — удобны при необходимости крепления к монтажным плитам.
• Длинные — выдерживают большие нагрузки и улучшают устойчивость на кручение.

Конструкция корпуса может быть открытой или закрытой, с защитой от пыли и влагой. Дополнительно используются смазочные узлы, которые продлевают срок службы и снижают риск износа шариков.

Критерии выбора шариковой каретки

Выбор подходящей каретки определяется сочетанием трёх факторов: нагрузки, точности и условий эксплуатации. Ошибка хотя бы в одном параметре приводит к преждевременному износу или люфту.

Основные параметры, на которые стоит обратить внимание:

1. Нагрузка и момент на каретку. Следует учитывать не только вертикальную, но и боковую нагрузку, а также крутящий момент при асимметричном расположении.
2. Класс точности. Для сборочных или измерительных машин выбирают классы H и P, а для промышленного оборудования достаточно N.
3. Скорость перемещения. При высоких скоростях (>2 м/с) важна оптимальная циркуляция шариков и качественная смазка.
4. Материал корпуса и уплотнений. Алюминиевые каретки легче, но менее жёсткие, чем стальные. При запылённости среды важны уплотнения и антикоррозийное покрытие.
5. Тип крепления. Верхнее, нижнее или боковое — определяется особенностями конструкции оборудования.

Совет: при проектировании узла перемещения всегда используйте данные производителя по статическим и динамическим нагрузкам. Рекомендуется закладывать запас по нагрузке 20–30% от расчётного значения.

Практические рекомендации по эксплуатации

Даже идеально подобранная каретка не прослужит долго без правильного обслуживания. Важные аспекты:

• Регулярно проверяйте состояние уплотнений и количество смазки.
• Не допускайте перегрузки или перекоса при монтаже — это основная причина люфта.
• Устанавливайте каретки парно или симметрично, чтобы снизить моментные нагрузки.
• При длительном простое наносите антикоррозийную защиту и прокручивайте узел вручную.

Для автоматизированных линий можно предусмотреть централизованную систему смазки, что упрощает обслуживание и снижает риск отказа.

Шариковая каретка — это не просто вспомогательная деталь, а элемент, от которого напрямую зависит производительность и надёжность оборудования. При выборе важно учитывать тип нагрузки, класс точности и условия эксплуатации. Грамотно подобранная и правильно установленная каретка обеспечит плавное, точное движение на протяжении тысяч часов работы, минимизируя износ и затраты на обслуживание.
